Schémas électroniques

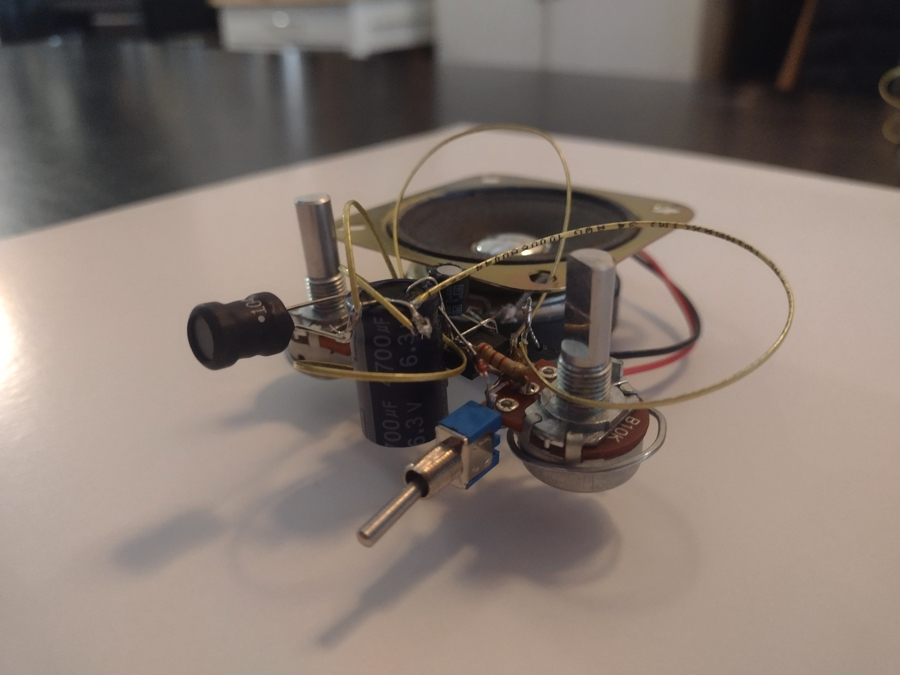

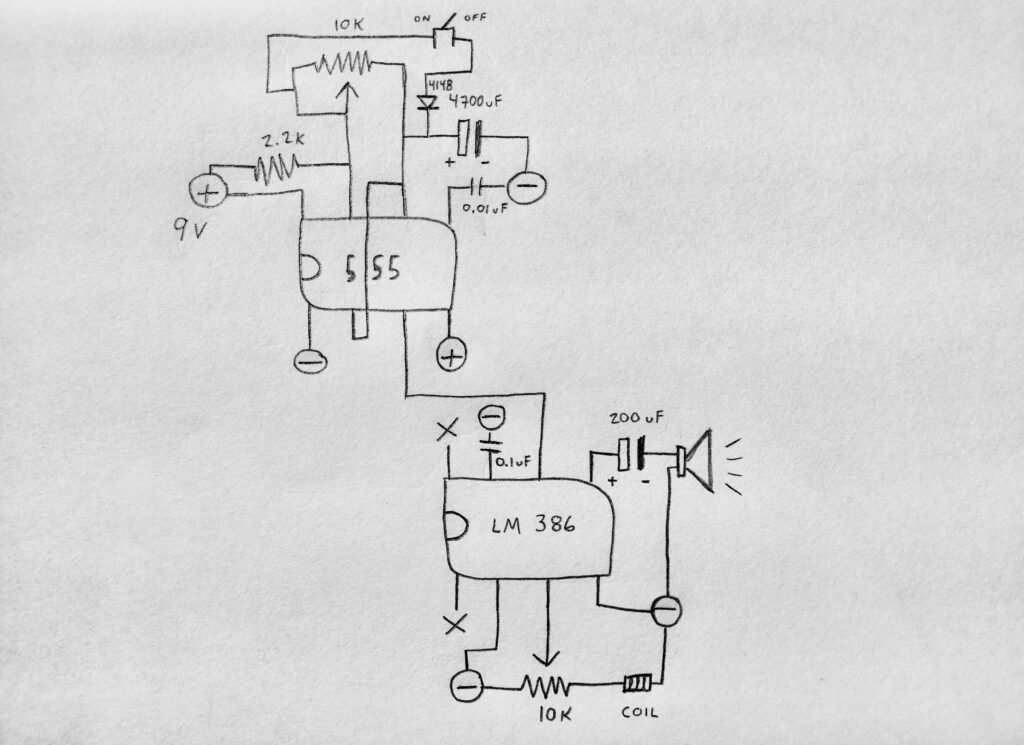

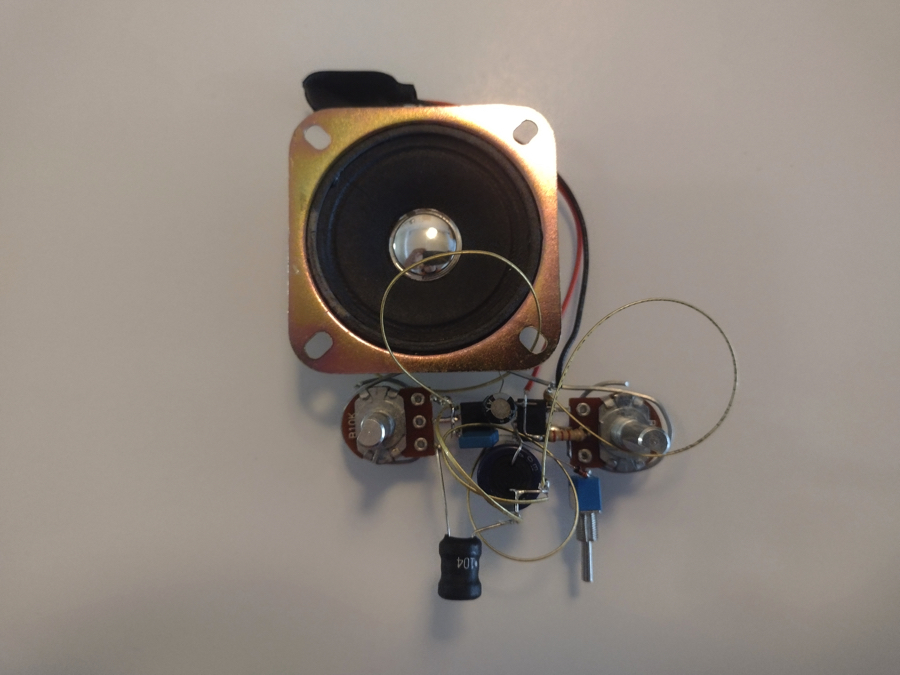

Capteur de champs électromagnétiques intermittent [utilisé dans un lieu avec qui bruire]

Une combinaison d’un circuit d’oscillateur astable fait avec un circuit intégré 555 (avec l’option d’une diode en parallèle avec le potentiomètre pour avoir un duty cycle de moins de 50%) et d’un circuit d’amplification fait avec un circuit intégré LM386 (Nicolas Collins’ hacker’s little amp). La bobine (coil) capte les champs électromagnétiques qui sont traduits en bruit par le haut-parleur. Le circuit 555 ouvre et éteint périodiquement l’amplificateur. Un potentiomètre contrôle la vitesse de la période d’ouverture/fermeture de l’ampli, l’autre contrôle le volume de l’ampli.

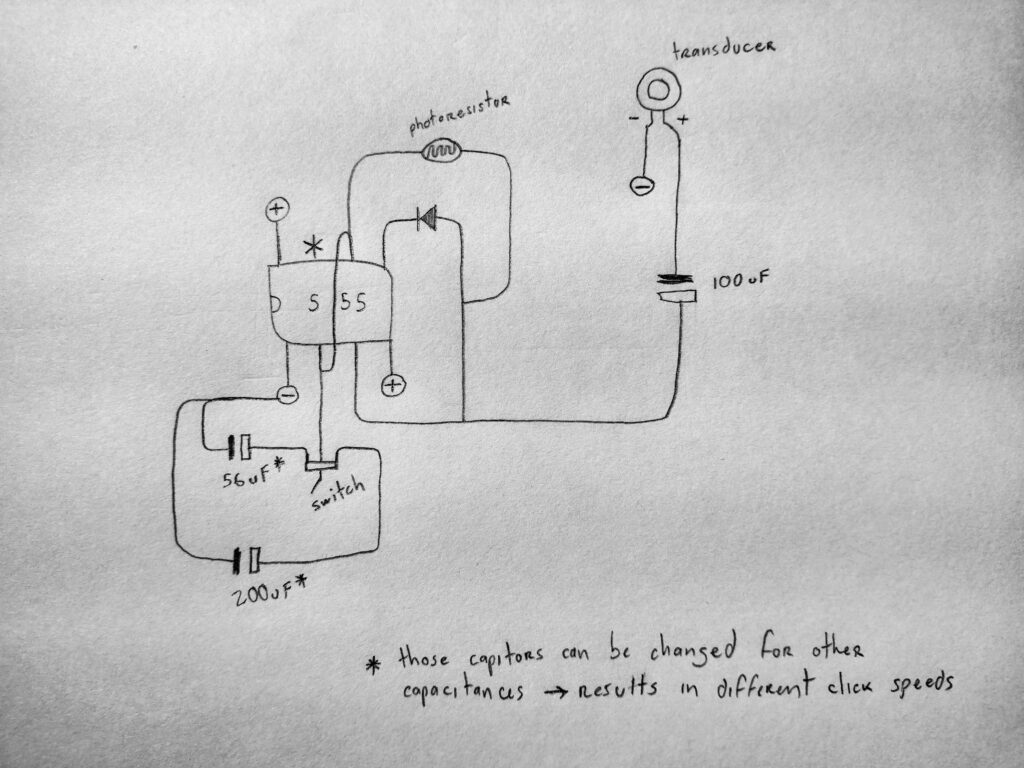

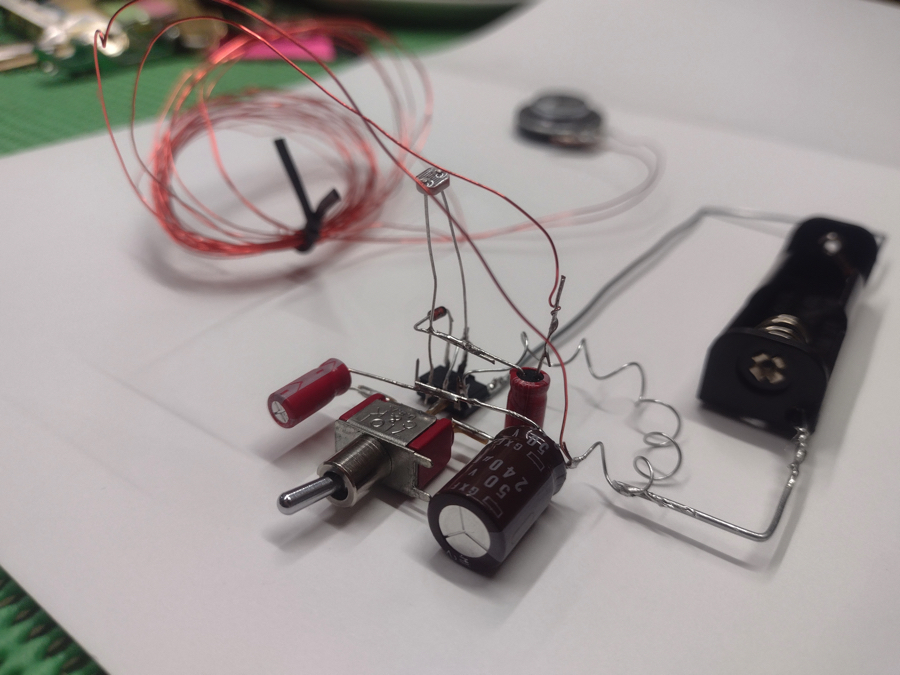

Émetteur de clicks sur surface [utilisé dans un lieu avec qui bruire]

Circuit produisant des clicks bruités fait avec un circuit intégré 555. La switch donne accès à deux condensateurs indépendants, chacun offre vitesse d’itération des clicks différente. Une photorésistance remplace la résistance pour des variations influencées par la lumière ambiante.

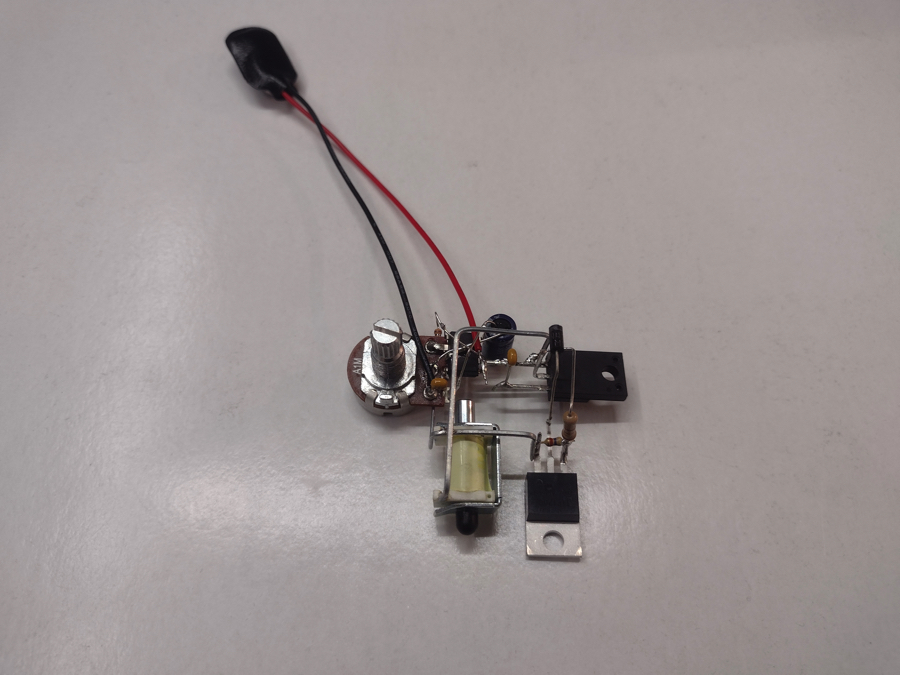

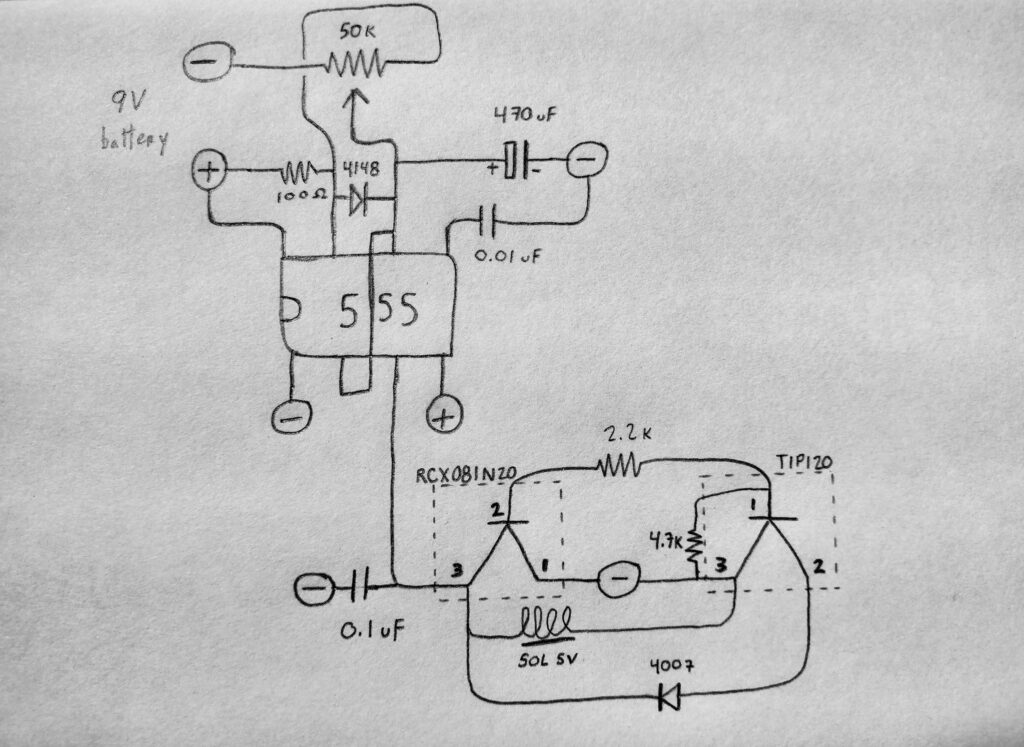

Percussion/résonateur de matériau avec solénoïde [utilisé dans un lieu avec qui bruire]

Combinaison d’un circuit d’oscillateur astable fait avec un circuit intégré 555 (incluant une diode en parallèle avec le potentiomètre pour avoir un duty cycle de moins de 50%) et d’un circuit driver de solénoïde fait avec un MOSFET et un transistor TIP120. Le potentiomètre permet de contrôler la vitesse d’itération du solénoïde.

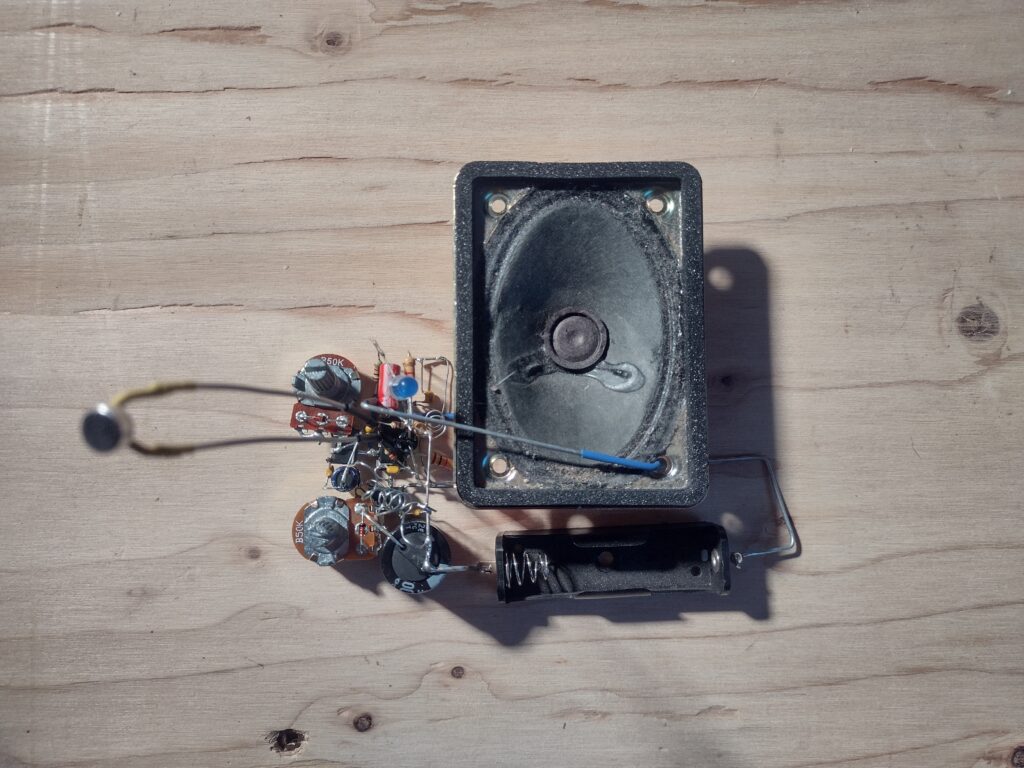

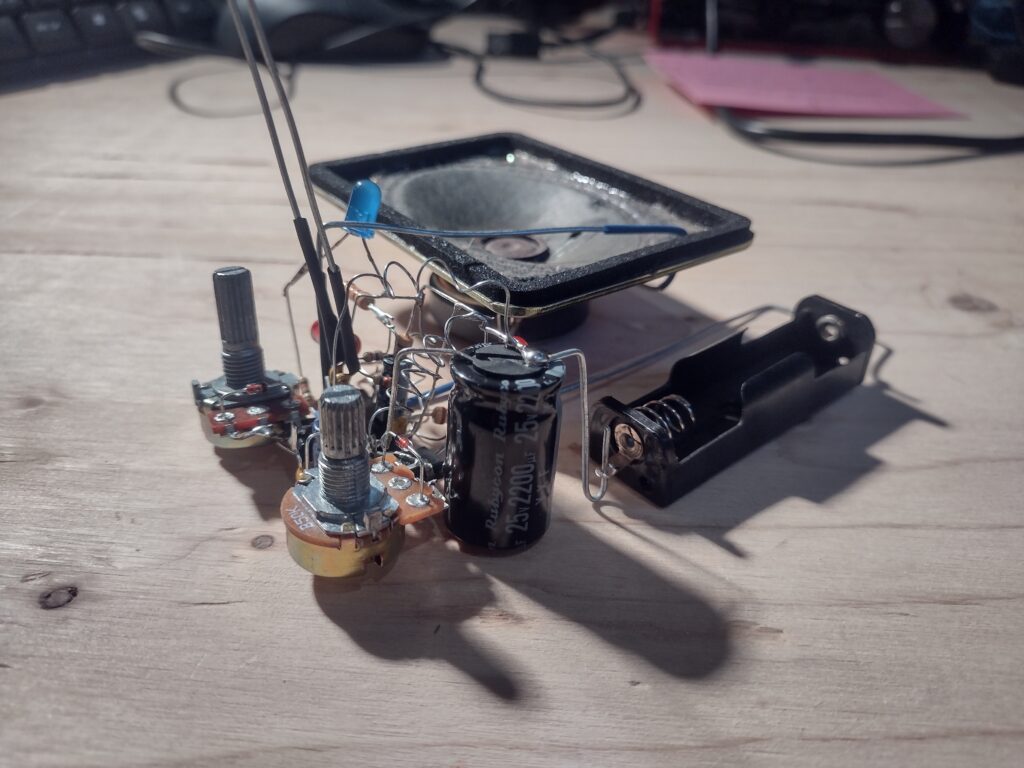

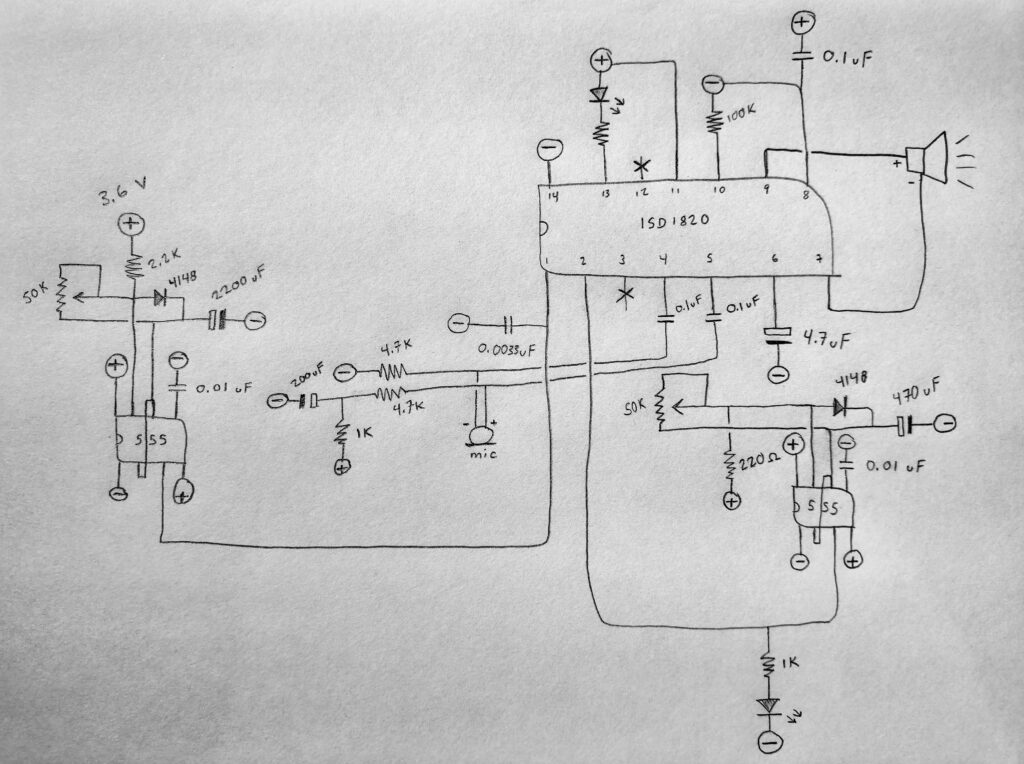

Enregistreuse et playback machine [utilisé dans un lieu avec qui bruire]

Combinaison de deux circuits d’oscillateur astable fait avec des circuits intégrés 555 et d’un circuit d’enregistrement/playback fait avec un circuit intégré ISD1820. L’un des circuits 555 contrôle la fréquence à laquelle l’enregistrement est déclenché et l’autre, la fréquence à laquelle le playback est déclenché.

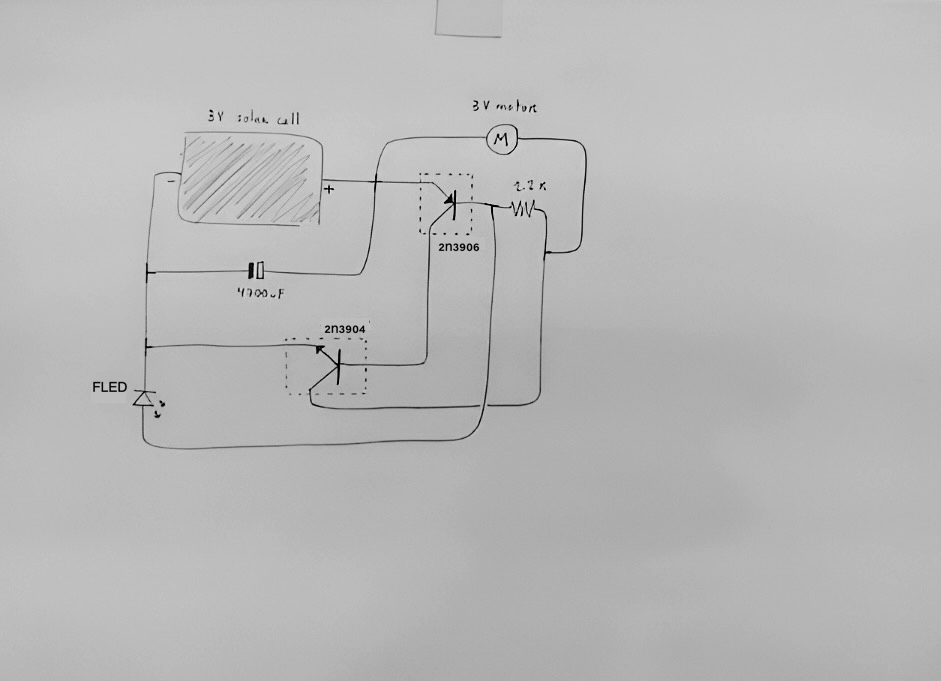

Engin solaire (FLED solar engine) [utilisé dans nuée, Créatures I, Propriété, Sentient Commodity]

Circuit de style BEAMbot fait à partir de deux transistors (2N3904 et 2N3906) et d’une cellule photovoltaïque pour activer un moteur. Il est important d’utiliser une FLED (flashing LED) et non une LED régulière.
